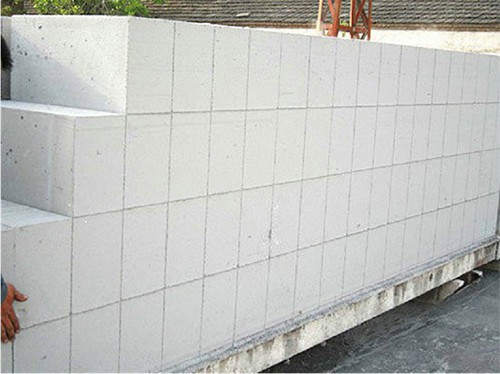

混凝土加氣塊在切割過程中，有時(shí)不僅會(huì)出現(xiàn)胚體斷裂，還會(huì)出現(xiàn)許多不規(guī)則貫穿或不貫穿的裂紋，不僅會(huì)給產(chǎn)品造成損失，還會(huì)極 大地影響產(chǎn)品的合格率。
一、選用原材料質(zhì)量的影響：
1.粉煤灰：
粉煤灰作為混凝土加氣塊的主要硅材料，其活性主要與密度、細(xì)度和玻璃體含量有關(guān)。
當(dāng)原粉煤灰顆粒較厚或粉煤灰含碳等惰性物質(zhì)較多時(shí)，活性較差，不能與水泥混合。石灰反應(yīng)充分，水化產(chǎn)品少，產(chǎn)品強(qiáng)度慢而低。這不僅影響澆筑穩(wěn)定性，而且胚胎性能差，硬化時(shí)間長，切割時(shí)容易開裂。
處理方法：磨細(xì)粉煤灰，以提高粉煤灰的漿液性能：或粗細(xì)灰。
2.石灰
石灰以中速石灰為宜。如果使用快速石灰，由于短時(shí)間內(nèi)消解，加熱集中在早期階段，不僅漿液稠化快，氣體不光滑，胚體硬化時(shí)間長。
在靜停階段，混凝土加氣塊胚體表面散熱較快，造成胚體中心溫度高，邊角部位溫度低，使胚體各部位硬化不一致，切割時(shí)容易造成多處裂紋。
處理辦法：
1.選用定點(diǎn)窯生產(chǎn)的中速石灰。
2.增加澆注攪拌時(shí)間，適當(dāng)增加石灰用量。
3.改善靜止室保溫設(shè)施，改善胚體內(nèi)部結(jié)構(gòu)和溫度均勻性。
由于許多加工精度或設(shè)計(jì)不合理，對產(chǎn)品產(chǎn)生裂縫的問題是影響混凝土加氣塊發(fā)展的因素。如果出現(xiàn)這種情況，為了盡快解決這個(gè)問題，加氣塊產(chǎn)品可以更好地生產(chǎn)高質(zhì)量、合格的產(chǎn)品，企業(yè)可以更好地有利于發(fā)展。
